氣動角式調節閥概述 ZJHS氣動角式調節閥采用頂導向結構，配用多彈簧薄膜執行機構。具有結構緊湊、重量輕、動作靈敏、壓降損失少、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。角閥專用于介質粘度大、易結晶、含有懸浮顆粒、90o彎接處,由于角形單座閥閥體無死角，便于吹掃，因此特別多用于食品工業中。
本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型、低溫型、高溫散熱型等多個品種。 產品公稱壓力等級有PN16、25、40、64(63);20(Class150)、50(Class300)、110((Class600)口徑范圍DN15～250。適用流體溫度由-250°C～+550°C范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性有線性或等百分比。設計單位及用戶可根據具體工況進行選擇。本產品等效于國產ZJHS角閥。

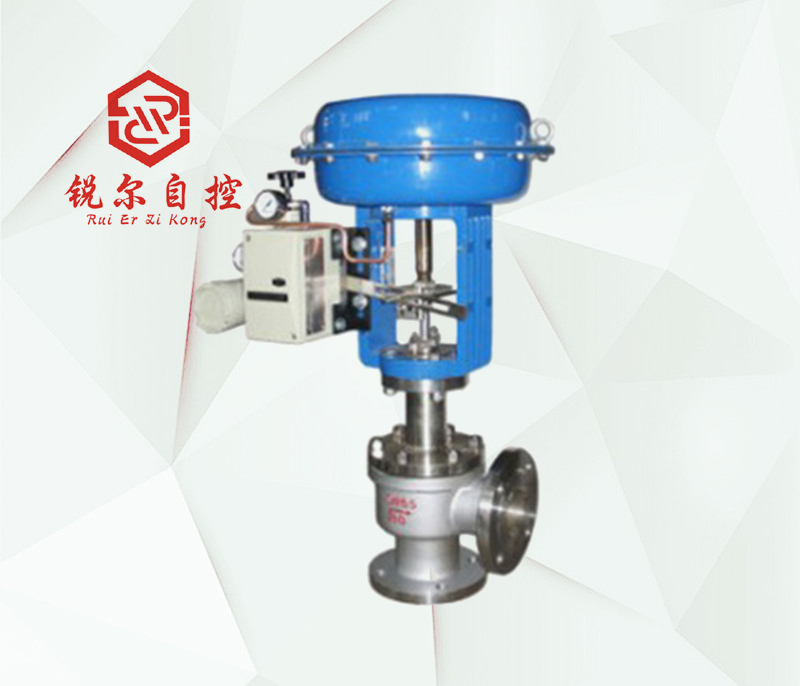

氣動角式調節閥
主要零件材料 | 本體材質為碳鋼 | 本體材質為不銹鋼 |
|---|
| 1 | 閥體 | WCB | LCB | WC9 | 1 | 閥體 | CF8 | CF8M | CF3M | | 2 | 閥座 | 304 | 304 | 304 | 2 | 閥座 | 304 | 316 | 316L | | 3 | 閥芯 | 304 | 304 | 304 | 3 | 閥芯 | 304 | 316 | 316L | | 4 | 導向套 | 304 | 304 | 304 | 4 | 導向套 | 304 | 316 | 316L | | 5 | 閥蓋 | WCB | LCB | WC9 | 5 | 閥蓋 | CF8 | CF8M | CF3M | | 6 | 閥桿 | 304 | 304 | 304 | 6 | 閥桿 | 304 | 316 | 316L | | 7 | 填料 | PTFE/柔性石墨 | 7 | 填料 | PTFE/柔性石墨 | | 8 | 彈簧 | 65Mn | 8 | 彈簧 | 65Mn | | 9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |
注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。
氣動角式調節閥
主要技術參數| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|
額定流量
系數KV | 直線 | 6.9.6 | 11 | 17.6 | 27.5 | 44 | 69 | 100 | 176 | 275 | 440 | 690 | | 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 執行機構
型號 | 正作用 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 | | 反作用 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 | | 額定行程L（mm） | 16 | 25 | 40 | 60 | | 膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | | 公稱壓力PN（MPa） | 1.6
2.5 4.0 6.4 10.0 | | 固有流量特性 | 直線-等百分比 | | 固有可調比R | 50：1 | | 信號范圍Pr（KPa） | 20-60、20-100、40-200、60-100、80-240 | | 氣源壓力Ps（MPa） | 0.14、0.25、0.28、0.40 | | 允許泄露量 | Ⅵ級 | 工作
溫度 | 常溫型 | -20—200、-40—250、-60—250 | | 散熱型 | -40—450、-60—450 | | 高溫型 | 450—560 | | 低溫型 | -60—
-100、-100— -200、-200— -250 |
