氣動薄膜套筒調節閥特點 ZJHM精小型氣動薄膜套筒調節閥，由氣動薄膜多彈簧執行機構和精小型套筒閥組成。主要特點如下：
1、 采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
2、 閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、 比普通的單、雙座調節閥噪聲降低10dB左右。
4、 結構簡單，裝拆維修方便。
氣動薄膜套筒調節閥 主要零件材料| 本體材質為碳鋼 | 本體材質為不銹鋼 |
|---|
| 1 | 閥體 | WCB | LCB | WC9 | 1 | 閥體 | WCB | LCB | WC9 | | 2 | 墊片 | 316+石墨/PTFE | 2 | 墊片 | 316+石墨/PTFE | | 3 | 套筒 | 304 | 304 | 304 | 3 | 套筒 | 304 | 304 | 304 | | 4 | 閥芯 | 304 | 304 | 304 | 4 | 閥芯 | 304 | 304 | 304 | | 5 | 閥蓋 | WCB | LCB | WC9 | 5 | 閥蓋 | WCB | LCB | WC9 | | 6 | 閥桿 | 304 | 304 | 304 | 6 | 閥桿 | 304 | 304 | 304 | | 7 | 填料 | PTFE/柔性石墨 | 7 | 填料 | PTFE/柔性石墨 | | 8 | 彈簧 | 65Mn | 8 | 彈簧 | 65Mn | | 9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |
氣動薄膜套筒調節閥 主要技術參數| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|
額定流量
系數KV | 直線 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | | 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 執行機構
型號 | 正作用 | ZHA-22 | ZHA-23 | ZHA-34 | ZHA-45 | | 反作用 | ZHB-22 | ZHB-23 | ZHB-34 | ZHB-45 | | 額定行程L（mm） | 16 | 25 | 40 | 60 | | 膜片有效面積Ae（cm2） | 280 | 400 | 600 | 1000 | | 公稱壓力PN（MPa） | 1.6 2.5 4.0 6.4 10.0 | | 固有流量特性 | 直線 等百分比 | | 固有可調比R | 50：1 | | 信號范圍Pr（KPa） | 20-60、20-100、40-200、60-100、80-240 | | 氣源壓力Ps（MPa） | 0.14、0.25、0.28、0.40 |

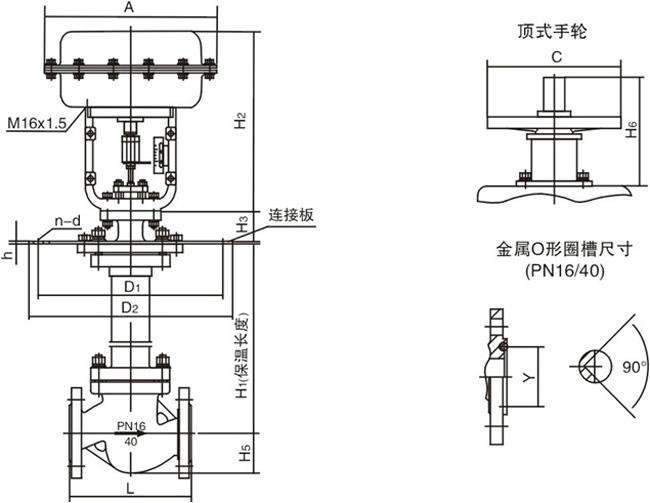

注：1、表中重量為不帶附件標準型數據，也可安裝側裝式手輪。
2、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。
